由于尼龍樹脂易吸水，為了不影響尼龍制品的力學性能、化學性能、電性能和熱性能，因此在尼龍材料成型管材之前，應先對尼龍樹脂進行干燥處理。為了有效的防止干燥后的尼龍樹脂在干燥后再次吸濕，擠出機應安裝干燥式料斗， 成型尼龍管材的擠出機一般為單螺桿擠出機。下面對 PA6和PA66以及PA1010 尼龍管的生產工藝進行詳細介紹。

一、干燥條件：壓力≤1333Pa,溫度為80-120℃，料層厚度＜25mm,時間為10-16h。為了提高干燥效率，防止干燥過程中尼龍樹脂氧化變色，最好采用真空干燥方式。

二、成型尼龍管材的擠出機一般為單螺桿擠出機，為了有效的防止干燥后的尼龍樹脂在干燥后再次吸濕，擠出機應安裝干燥式料斗，擠出機的螺桿應為突變型螺桿，螺桿結構可以是全螺紋型，也可以是帶有混煉頭的形式，能夠起到加強混煉效果的作用。螺桿的L/D應＞25，加料段與計量段長度基本相同，中間的壓縮段為3-4個螺距，壓縮比為3.0-4.0。 由于尼龍熔體粘度低，考慮成型的需要，在機頭口模的設計中，要采用較大的拉伸比，尼龍管材的拉伸比為1.4-3.0。

若尼龍管直徑較小，物料從機頭擠出后可垂直或水平直接進入冷卻水槽，若為大直徑管材應采用真空定徑法定徑，經水冷卻后牽出。尼龍管材額牽引裝置應選用與管材接觸面積較大的履帶式牽引機。

成型尼龍管材管材中，擠出機機頭溫度的設定應考慮：

1、為了提高固體輸送效率及提高排氣性，加料段溫度應接近尼龍樹脂的熔點；

2、壓縮段要保證尼龍樹脂熔融，設定溫度應高于尼龍樹脂熔點10-30℃；

3、計量段要保證熔體各部分流動均勻，粘度一致，擠出量溫度，設定溫度高于熔點10-30℃；

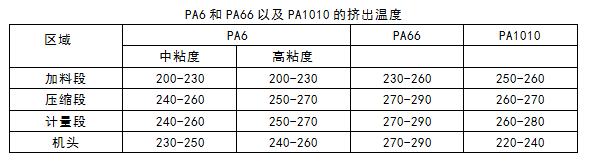

4、機頭口模溫度應低于計量段，以保證定型的穩定性。下面是PA6和PA66以及PA1010 常用的擠出成型溫度表：

注：以φ45擠出機生產公稱外徑為32mm的尼龍管，螺桿轉速為15r/min,口模與定徑套間的距離約為20mm。

青島中新華美塑料有限公司是奇美投資的塑料染色、改性加工企業，專注改性塑料、染色塑料的研發和生產，21年來從未改變，以技術精湛、實力雄厚，長期供貨穩定，深受客戶的信賴，滿足您在改性塑料、染色塑料、PC/ABS合金、奇美塑料原料和其他塑料原材料的需求，可提供檢測報告，服務熱線：  400-606-8757 、137 9288 6757（微信同號） 。
